Súprava na ustavenie rotačných čerpadiel BOSCH, Lucas

Kompletné špecifikácie

Súprava na nastavenie vstrekovacieho čerpadla
Súprava meracích nástrojov na nastavenie rotačných vstrekovacích čerpadiel vznetových motorov BOSCH VE, Kiki, Nippon Denso VE, Lucas, Rotodiesel - dodatočné použitie pri výmene rozvodového remeňa a nastavovaní motora
pre čerpadlá: Bosch VE, Nippon Denso VE, Lucas, Kiki a Rotodiesel

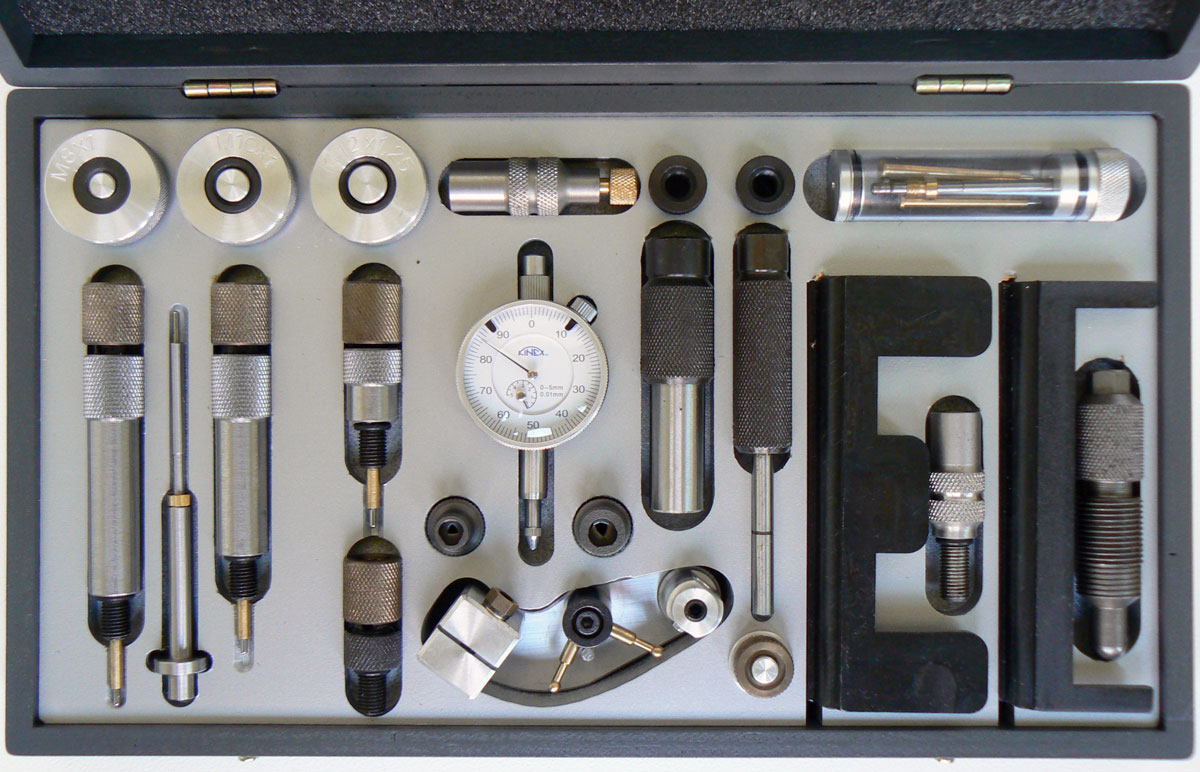

sada obsahuje:
1, 2, 3 - porovnávacie závitové krúžky M12 x 1,25 / M10 x 1 / M8 x 1;
4 - upevňovacie kovania;
5 - redukciu pre nástavce M10 x 1 / M8 x 1;
6 - redukcia pre predlžovacie krúžky M12 x 1,25 / M8 x 1;
7 - objímka s predlžovacími hmatníkmi pre pozície 11 a 19;
8 - predlžovací nástavec pre indikátor L 120 mm;
9 - predĺženie pre indikátor L 106 mm;
10 - predĺženie indikátora L 70 mm;
11 - ultrakrátky držiak indikátora L 42,5 mm;
12 - hodinky indikátora;
13 - čap časovača, priemer 15,4 mm;
14 - kolík na nastavenie časovacieho zariadenia, priemer 6 mm;
15 - skracovací krúžok na predĺženie hodiniek indikátora;
16, 17 - zarážka vačkového hriadeľa;
18 - kolík dorazu rozvodového kolesa pre motory TDI;
19 - teleso ukazovateľa LUCAS a ROTODIESEL;
20 - teleskopické puzdro vrátane tyče meradla LUCAS;
21 - atypický kľúč na prístup k hornej časti čerpadla;
22 - atypický kľúč pre prístup k čerpadlu z boku;
23 - predlžovací nadstavec;
24 - kazeta z tvrdého dreva 330 mm x 185 mm x 40 mm (d x š x v)
celková hmotnosť kazety s náradím 2,70 kg

Technický popis

Stručný popis nástrojov:
Meracie náradie je určené na rýchle a presné nastavenie vstrekovacích rotačných čerpadiel, ďalšie použitie pri výmene rozvodového remeňa a nastavenie motora. Meracie nástroje sú vyrobené z kvalitnej ocele, nehrdzavejúcej ocele, tvrdeného duralu a mosadze so zvýšenou pevnosťou. Jednotlivé diely sú tepelne spracované, brúsené a podľa potreby rádiusované. Nástavce indikačných hodiniek majú vlastnú pružinovú jednotku. Vratná sila pružiny hodiniek sa nepoužíva. Tento systém zabezpečuje veľmi presné merania.

Návod na použitie:
Pozície 1, 2, 3: Porovnávacie krúžky na určenie požadovaného priemeru a stúpania závitu (vrátane redukcie) predĺženia. Porovnanie sa vykoná nasledujúcim postupom: odskrutkujte zaslepovaciu skrutku z čerpadla z otvoru určeného na meranie nastavenia čerpadla. Porovnajte skrutku so závitovým krúžkom, určte priemer a rozteč na predlžovacom krúžku podľa uťahovacieho krúžku. pozícia 4: Upevňovacia armatúra na predlžovacom krúžku indikačných hodiniek slúži na zobrazenie merania podľa manuálu jednotlivých vstrekovacích čerpadiel mimo nastavovaného čerpadla. pozície 5, 6: Redukcie závitu pre predlžovacie nástavce, po nájdení vhodného závitu naskrutkujte redukciu na spodnú časť predlžovacieho nástavcapozícia 7: Puzdro s dvoma predlžovacími dotykmi, tieto dotyky môžu byť dodatočne vyrobené ľubovoľnej dĺžky podľa potreby. pozície 8, 9, 10: Predlžovacie nástavce slúžia na upevnenie indikačných hodiniek a na zmenšenie závitu podľa potreby. Nadstavce majú vlastnú pružinovú jednotku. Vratná sila pružiny hodiniek sa nepoužíva. Tento systém zabezpečuje veľmi presné meranie, nadstavec sa vždy inštaluje do čerpadla bez indikačných hodiniek, po naskrutkovaní nadstavca uvoľnite uťahovaciu maticu, vložte indikačné hodinky do svorky, až kým sa nedotknú líca pohyblivého hriadeľa (môžeme povedať, že sa ručička začala pohybovať). Stiahnite svorku s uťahovacou maticou. Vynulujte ciferník vonkajším krúžkom indikačných hodiniek, meradlo je pripravené na meranie. Pripojenie predlžovacieho držiaka k čerpadlu a stiahnutie svorky sa vykonáva v podstate ručne - všetky dosadacie plochy sú vybavené gumovými krúžkami, ktoré zabraňujú dosadaniu kovových plôch a tieto spoje sa dajú vždy bez problémov demontovať. Predĺženie sa vždy inštaluje do čerpadla podľa návodu na obsluhu, t. j. motor musí byť zastavený strediacim čapom v prevodovke vačkového hriadeľa alebo dorazom vo vačkovom hriadeli. čerpadlo sa nesmie príliš otáčať motorom, to by zničilo meradlo, ak sa hodinky nedajú zasunúť do svorky (ručička je okamžite v pohybe), je chyba v nastavení motora alebo čerpadla.Funkčné časti nástavcov, t. j.: dotyk, skrutka, uťahovacie kliešte, sú vyrobené z kalenej ocele. Celé predĺženie vrátane ťažnej matice je vyrobené z nehrdzavejúcej ocele.Pozícia 11: Veľmi krátke predĺženie hodiniek. V tomto rozšírení použijeme predlžovacie dotyky z puzdra č. 7. Dotyk voľne zasuňte do nadstavca. Uvoľnite uťahovaciu maticu, vložte ukazovateľ do svorky, kým sa nedotkne líca predlžovacieho dotyku (vidíme, že ručička sa začala pohybovať), stiahnite svorku s uťahovacou maticou za vonkajší krúžok, vynulujte ciferník, meradlo je pripravené na meranie. Montáž sa vykonáva rovnakým spôsobom ako v polohe 8, 9, 10. Poloha 12: Na aktuálne meranie sa používajú hodinky s indikátorom. poloha 13, 14: Nastavovacie kolíky sa používajú podľa návodu na obsluhu jednotlivých motorov. Vyrobené z ocele.Pozície 15, 16: doraz vačkového hriadeľa, použitie podľa návodu na obsluhu jednotlivých motorov Pozícia 17: skracovací krúžok, použitie pre všetky nástavce. Ak je predĺženie zaskrutkované príliš hlboko do čerpadla, čo spôsobí, že sa dotykový hriadeľ vysunie do najvyššej polohy, je nefunkčné. Naskrutkujte spodné kovanie a pomocou tohto krúžku nastavte hĺbku zaskrutkovania.

 Kvalitný český výrobok !
