Dotyková sonda / inklinometer na určenie stredu otvoru - sada

Neoceniteľná pomôcka na presné určenie stredu obrobku alebo existujúceho otvoru - nastavenie bodu 0.

Popis

• Zistenie stredu obrobku - jednoduchá metóda centrovania obrobku, prípravku alebo zostavy
• Vnútorný a vonkajší - Nájdite stred na vnútorných alebo vonkajších priemeroch.
• Jednoduché ovládanie - vonkajší číselník a ciferník zostávajú nehybné, zatiaľ čo centrálne vreteno s pripojeným snímačom sa otáča. Vďaka tomu je číselník vždy nasmerovaný na operátora. Obsahuje pridržiavacie rameno, ktoré udržiava hlavu vo vhodnej polohe.
• Pokrýva veľký priemer pracovnej plochy - Kombinácia priamych a odsadených dotykových sond rôznych dĺžok umožňuje pokryť veľkú pracovnú plochu.
• Metrický ciferník - ciferník má metrickú stupnicu, ktorá sa používa ako referencia na nájdenie stredu.
• Ručne alebo motorom poháňané vreteno - Vreteno stroja sa môže otáčať ručne alebo motorom až do maximálnych otáčok 500 ot/min. / min.

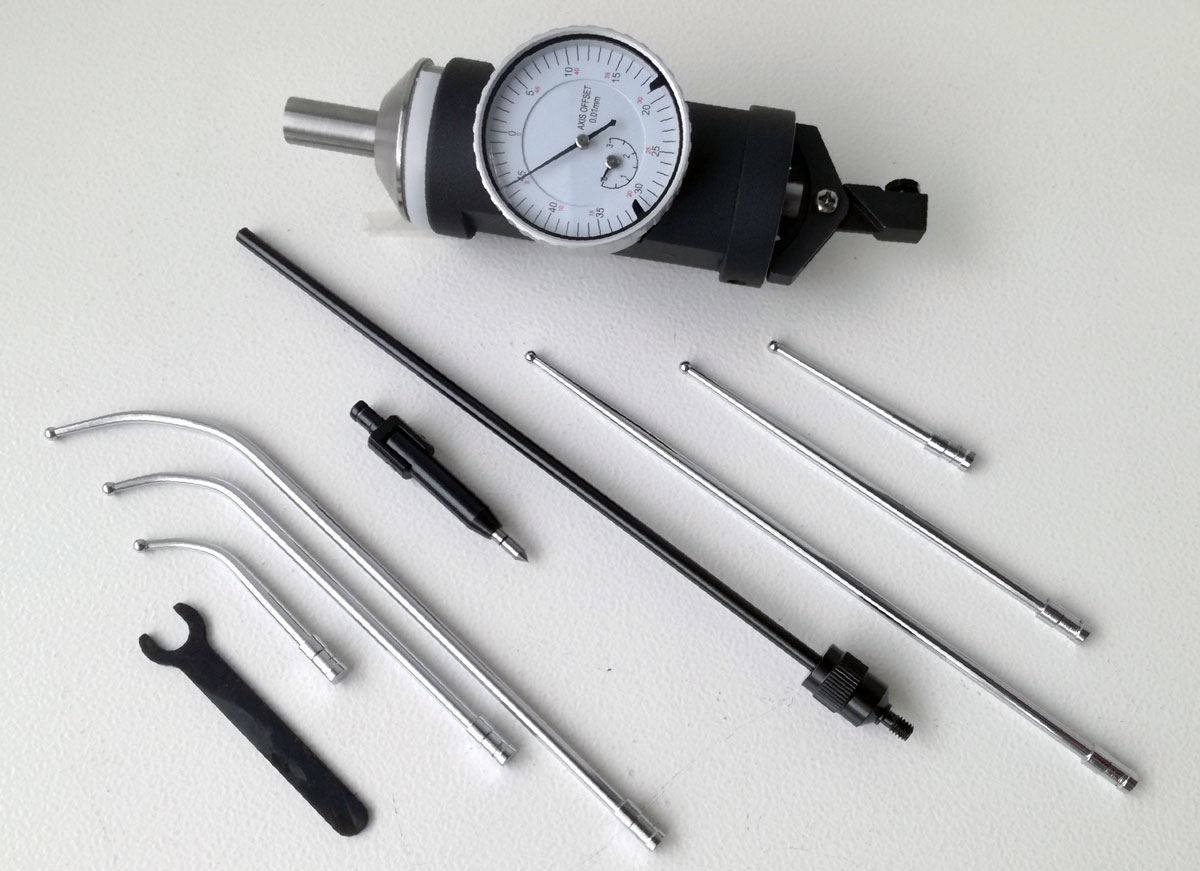

• Telo obsahuje koaxiálny číselník, 3 priame a 3 zakrivené snímače, centrálny lokalizačný snímač, kľúč, pridržiavacie rameno, úložný kufrík a návod.
• Priemer ciferníka - 40 mm (1 5/8")
• Dĺžka tela - 120 mm (4 5/8")
• Dĺžka vretena - 20 mm (12/16")
• Priemer vretena - 10 mm
• Priamy dotyk - 40 mm (1 9/16"), 90 mm (3 9/16"), 144 mm (5 11/16")
• Zakrivený dotyk - 42 mm (1 11/16"), 92 mm (3 5/8"), 142 mm (5 5/8")

tu je video, ako funguje podobná sonda:




Poznámka: V prípade nedostupnosti tohto výrobku od dodávateľa TrueTech, môže byť výrobok nahradený kvalitatívne a vizuálne identickým výrobkom od iného dodávateľa.
