Tester tesnosti chladiacej sústavy bez teplomera

Kompletné špecifikácie

Súprava na testovanie tesnosti chladiaceho systému
tester tesnosti chladiaceho systému - univerzálne použitie
technický popis nájdete tu

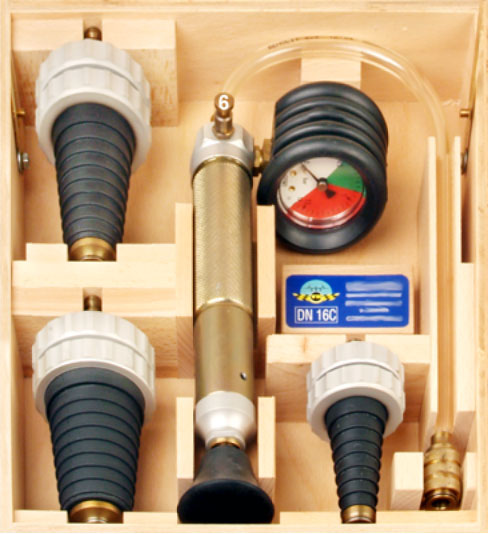

súprava obsahuje:
- rozpínateľný gumový kužeľ (veľkosť kužeľa 40-26 L70);
- rozpínateľný gumový kužeľ (veľkosť kužeľa 46-35 L70);
- rozšíriteľný gumový kužeľ (veľkosť kužeľa 26-19 L70);
- tlakové čerpadlo;
- manometer (rozsah 0 - 1,6 bar) v ochrannom gumovom kryte;
- ventil na obnovenie tlaku;
- rýchlospojka;
- hrubostenná hadica veľkosti 9/4;
- kazeta z tvrdého dreva 250 x 330 x 80 mm (d x š x v) celková hmotnosť kazety s náradím 3,20 kg Stručný popis náradia:
Merací nástroj sa používa na zisťovanie netesných miest v chladiacom systéme. Celá je vyrobená z nehrdzavejúceho materiálu - tvrdeného duralu, mosadze so zvýšenou pevnosťou. Oceľový valec čerpadla s povrchovou úpravou z nehrdzavejúcej ocele. Pripojenie čerpadla ku kužeľom sa vykonáva pomocou rýchlospojok. Na jednoduchú manipuláciu sú kužeľové uťahovacie matice vybavené axiálnym guľôčkovým ložiskom.
Návod na použitie:
Vložte vhodný kužeľ do plniaceho hrdla chladiča nárazníka. Skontrolujte hladinu chladiacej kvapaliny - kužeľ musí byť nad hladinou, pri odvzdušňovaní sa chladiaca kvapalina nesmie dostať do rýchlospojky a potom do ventilu čerpadla. Vkladanie sa vykonáva ručne, otáčaním horného kolieska, aby sa gumový kužeľ roztiahol. Uistite sa, že kužeľ dostatočne drží v hrdle a nemôže sa následne pod tlakom uvoľniť. Po skontrolovaní vyššie uvedeného pripojte tlakové čerpadlo pomocou rýchlospojky a natlakujte chladiaci systém. Tlakujte v rozsahu 0,5 až 0,9 bar - zelená časť na manometri. Túto hodnotu neprekračujte - môže dôjsť k vyrazeniu kužeľa alebo poškodeniu chladiaceho systému. Po natlakovaní sledujte tlak, ak klesne, opäť zvýšte tlak a hľadajte netesnosť. Po dokončení uvoľnite tlak pomocou odvzdušňovacieho ventilu na telese čerpadla. Uvoľnite kužeľ otočením horného krúžku dozadu. Kužel nenechávajte dotiahnutý, pretože materiál sa unaví. Poznámka: Ak je chladiaci systém pod tlakom, v žiadnom prípade sa nepohybujte nad kužeľom v osi jeho možného vyrazenia. Na stiahnutie kužeľa nepoužívame kľúč. Šesťhranná matica na hornom uťahovacom krúžku je z výrobných dôvodov a nie na uťahovanie. Kužeľ sa uťahuje, až kým sa nad šesťhrannou maticou neobjaví závit Tr na stredovej tyči kužeľa.

V prípade potreby sú k dispozícii všetky náhradné diely !

Kvalitný český výrobok !
