HV4, horizontálne-vertikálny otočný, výklopný stôl, 100mm, 3 deliace kotúčiky, Warco

Kompletné špecifikácie

HV4 - 4" horizontálny - vertikálny otočný, sklopný a delený stôl - 100 mm, Warco

kvalitne vyrobený otočný stôl 100 mm
súčasťou dodávky je sada 3 deliacich kotúčov
ozubené kolesá sú brúsené a kalené
prevodový pomer je 90:1
po celom obvode je stupnica, jedným otočením rukovätí sa stôl posunie o 4°
noninus sa dá nastaviť od 10 sekúnd
nový centrálny mazací bod
kalibrovaný sklon stola 0 - 90°


špecifikácie:

priemer stola 100 mm
výška stola v horizontálnom smere - 120 mm
rozmer podstavca 175 x 45 mm
T-drážky majú medzeru 11 mm
jedno pootočenie rukovätí - 4°
vo vertikálnej polohe - 100 mm
v strede stola je kužeľ MK2
3 mazacie body
prevodovka pohonu stola sa dá zapnúť a vypnúť

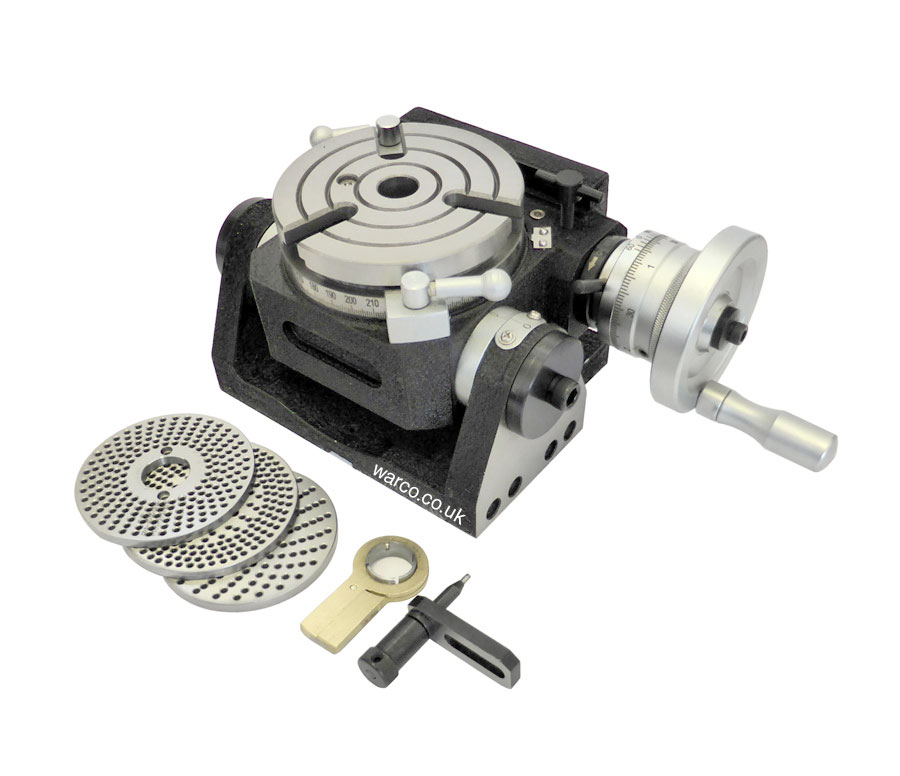

obsah dodávky:

hV4 vertikálno-horizontálny otočný stôl (cca 12,5 kg)
3 deliace kotúče
kľuka s aretáciou pre deliace kotúče
2 vymedzovacie podložky
kľučka pre nonius
nožnicová mosadzná podložka na odčítanie (nastavenie na odčítanie počas rezania)
3 x Inbus M5 na upevnenie deliacich kotúčov
podrobný návod na použitie vrátane pokynov na deliace operácie a prehľadných tabuliek na jednotlivé nastavenia


Všetko je dobre zabalené v krabici vyplnenej polystyrénom a jednotlivé diely sú riadne naolejované v plastovom obale!

- ideálny pomocník pre malé nástrojárne, vývojové pracoviská, modelárov atď.
- hmotnosť balenia cca 15 kg



Warco - Spoločnosť Warco už viac ako 40 rokov dodáva kvalitné stroje zákazníkom na celom svete.
